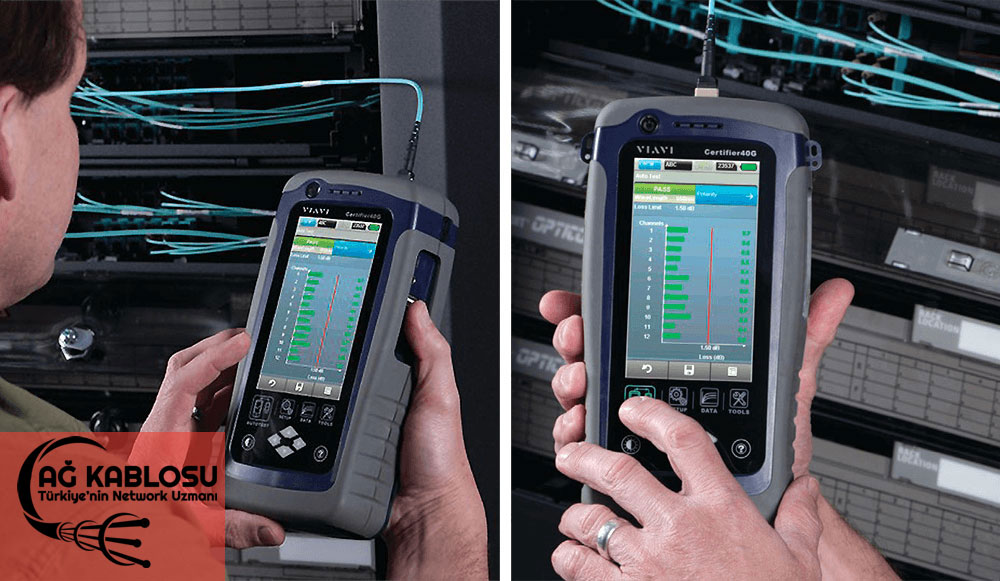

FİBER SERTİFİKASYONU
Ağ kurulum sözleşmelerinin çoğunda fiber artan bir rol oynamaktadır. Sonuç olarak, fiber optik kablo, Optik Kayıp Test Setleri (OLTS) ve Optik Zamanlı Alan Reflektometrelerine (OTDR) sertifika veren ilk araçlara daha fazla odaklanılmaya başlanmıştır. Bu enstrümanlar tarafından alınan ölçümler benzer olsa da, sertifikalandırma sürecinde tipik olarak farklı roller üstlenirler. Rekabetçi olmak yerine, OLTS ve OTDR, her ikisi de fiber tesisat projelerinin çoğunda rol oynayan, tamamlayıcı araçlardır.
OLTS İŞLEMİ ve OTDR
Yüksek bant genişliğine sahip fiber omurgalarında daha sıkı kayıp bütçeleri ve hataya daha az alan olması nedeniyle, ağ sahipleri ve tasarımcılar şimdi yalnızca genel kayıp bütçeleri için değil, aynı zamanda her bir tek tek ekler ve konektörler için spesifikasyonlar belirlemektedir. Işık kaynakları ve güç sayaçları bu tür bir testi gerçekleştiremediğinden, TIA ve Uluslararası Standardizasyon Örgütü (ISO) gibi birçok standart kuruluş Genişletilmiş veya Tier 2 sertifikasını önermektedir. Bu, bir OTDR'den bir iz elde edilmesini içerir. Bir OTDR, fiber bağlantıdaki hataların yerini belirleyebilir ve bir kurulumda yer alan işçiliği onaylayabilir. OTDR'ler, fiber optik yayınlarda hem yansıtıcı hem de yansıtıcı olmayan olayları bulur ve karakterize eder. Sonuç olarak, OTDR her fiber optik konnektörü ve eki sertifikalandırabilir ve zayıf kablo yönetimi nedeniyle planlanmamış kayıp olaylarının olmadığından emin olabilir. OTDR'ler ayrıca çok güçlü sorun tespit araçlarıdır.
OTDR'ler, bir dizi çok kısa yüksek güçlü ışık atımını bir fibere iletmek için özel atımlı lazer diyotlar kullanır. OTDR'nin atımı fiberden aşağı doğru hareket ederken ışığın çoğu fiber yönünde hareket eder. Yüksek kazançlı ışık detektörleri, her bir puls fiberden aşağı doğru hareket ederken yansıyan veya geri saçılan ışığı ölçer. OTDR bu ölçümleri, fiberdeki kaynak darbedeki gücü azaltan veya yansıtan olayları tespit etmek için kullanır.
OTDR'ler, fiber boyunca mesafeye göre yansıyan ve geriye saçılan ışık gücünün bir grafiği veya izini kullanarak sonuçları görüntüler. Y ekseni güç seviyesini gösterir ve X ekseni mesafeyi gösterir. Grafiği soldan sağa okuduğunuzda, geri yayılma değerleri azalır, çünkü mesafe arttıkça kayıp artar. OTDR izleri ortak özelliklere sahiptir. Çoğu iz, OTDR ile bağlantıda meydana gelen yansımanın bir sonucu olan başlangıç giriş darbesiyle başlar. Bu darbeden sonra, OTDR izi aşağı doğru eğimli ve kademeli kaymalar ile kesilen kademeli bir eğridir. Kademeli olarak azalma, Rayleigh saçılmasından kaynaklanır, çünkü ışık her bir fiber boyunca ilerler. Bu düşüş, izin yukarı veya aşağı yönde yerel bir sapmasını temsil eden keskin kaymalar ile kesiliyor. Kayıp olayları arsa üzerinde bir adım olarak görünmektedir. Konektörler, ekler veya kopmalar bu kaymalara veya nokta kusurlarına neden olur. Fiberin ucu büyük bir sivri uç ile tanımlanabilir, bundan sonra iz Y ekseni üzerinde çarpıcı bir şekilde düşer. Son olarak, OTDR izinin sonunda çıkış darbesi, fiber uç yüzünün çıkışında meydana gelen Fresnel yansımasından kaynaklanır.
Bir OTDR izi, kurulumun işçiliğinin ve kalitesinin mevcut ve gelecekteki uygulamalar için tasarım ve garanti şartlarını karşıladığını onaylamayı mümkün kılar. Örneğin, ortak bir gereksinim, bir ek yerine bağlanan kaybın 0,3 dB'den büyük olmaması ve bir konektörle ilişkilendirilen bağlantının 0,75'den büyük olmaması gerektiğidir. Bireysel olaylarla ilgili kayıplar bir OLTS'a görünmez. Bireysel bir bağlantı veya konektör tasarım spesifikasyonlarına uymuyorsa, kurulumcu hala yerinde iken düzeltebilir.Bu, Tier 2 testinin neden birçok kurulum projesinin bir gereği haline geldiğini açıklamaktadır. Tam Tier 1 ve Tier 2 elyaf sertifikası, elyaf kurulumunun en kapsamlı resmini ve kaliteli montaj kanıtını sağlar. Tier 2 testinin gerekli olmadığı yerlerde bile, birçok yüklenici, tüm kurulum işleminin işçiliğini belgelemesi nedeniyle gerçekleştirmeyi tercih eder. Aşama 2 testi, her konektörün iyi durumda olduğunu göstermektedir.
Tier 1 test sonuçlarını Tier 2 ile karşılaştırmak mümkündür. Geçmişte, OLTS ve OTDR'lerin test sonuçları arasında önemli bir tutarsızlık vardı. Bu, fırlatma koşullarının kontrolündeki gelişmelerle ortadan kaldırılmıştır. "Fırlatma koşulu" terimi, ışık kaynağının gerçekte fibere yayılma şeklini belirtir. Tamamen farklı teknolojiler kullanmasına rağmen, tutarlı fırlatma koşullarına sahip olsalar da, en son nesil OLTS ve OTDR cihazları yalnızca 0,1 dB ortalama fark gösterir. Bu yakın ilişki, test ekipmanı üreticilerinin TIA, ISO ve Uluslararası Elektroteknik Komisyonu (IEC) ile birlikte yaptıkları çalışmalarla tutarlı sonuçlar elde etmeye yardımcı olan enstrümantasyon standartları geliştirmekle ilişkilendirilebilir.
